Odbiornik RC z modułem 2.4GHz

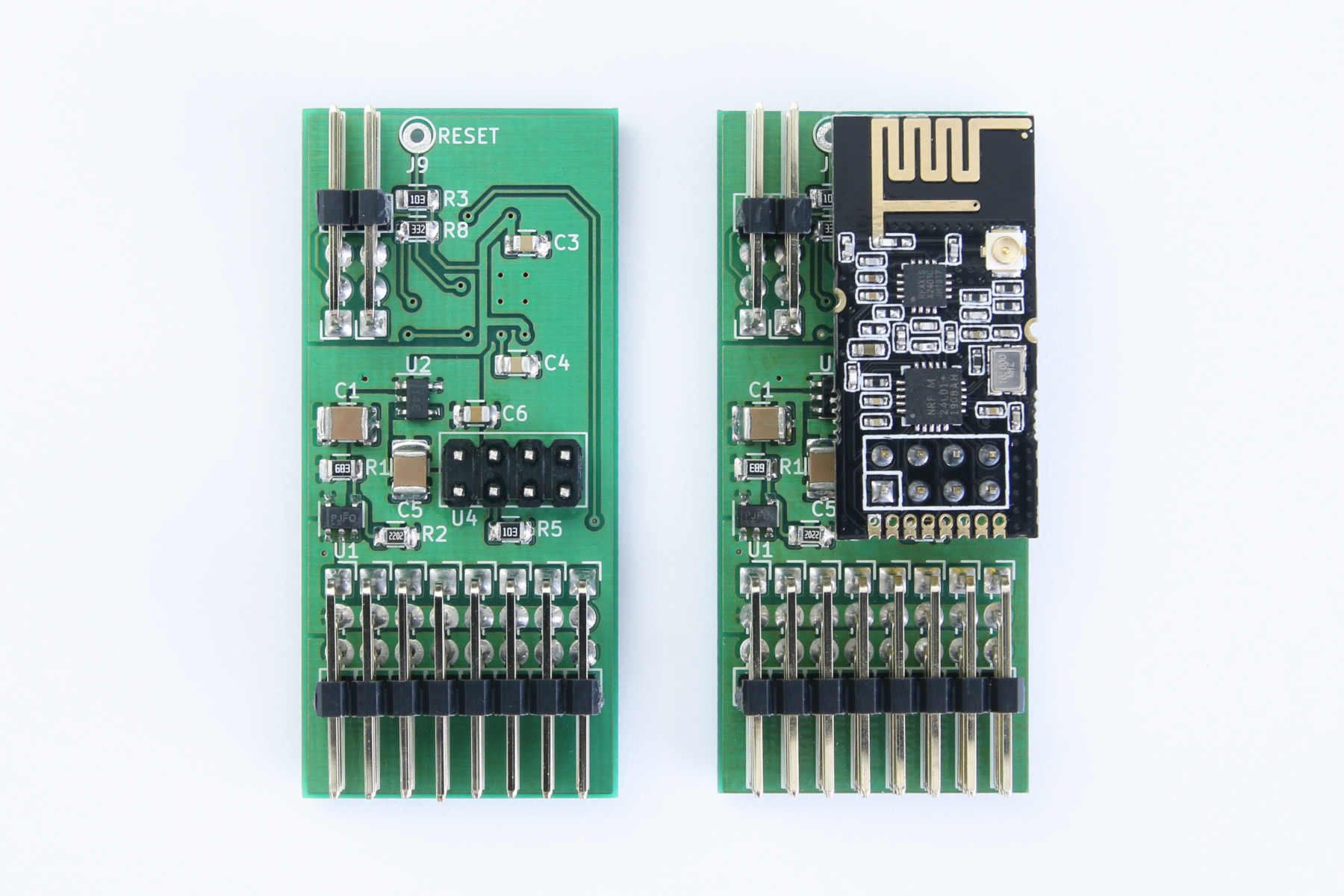

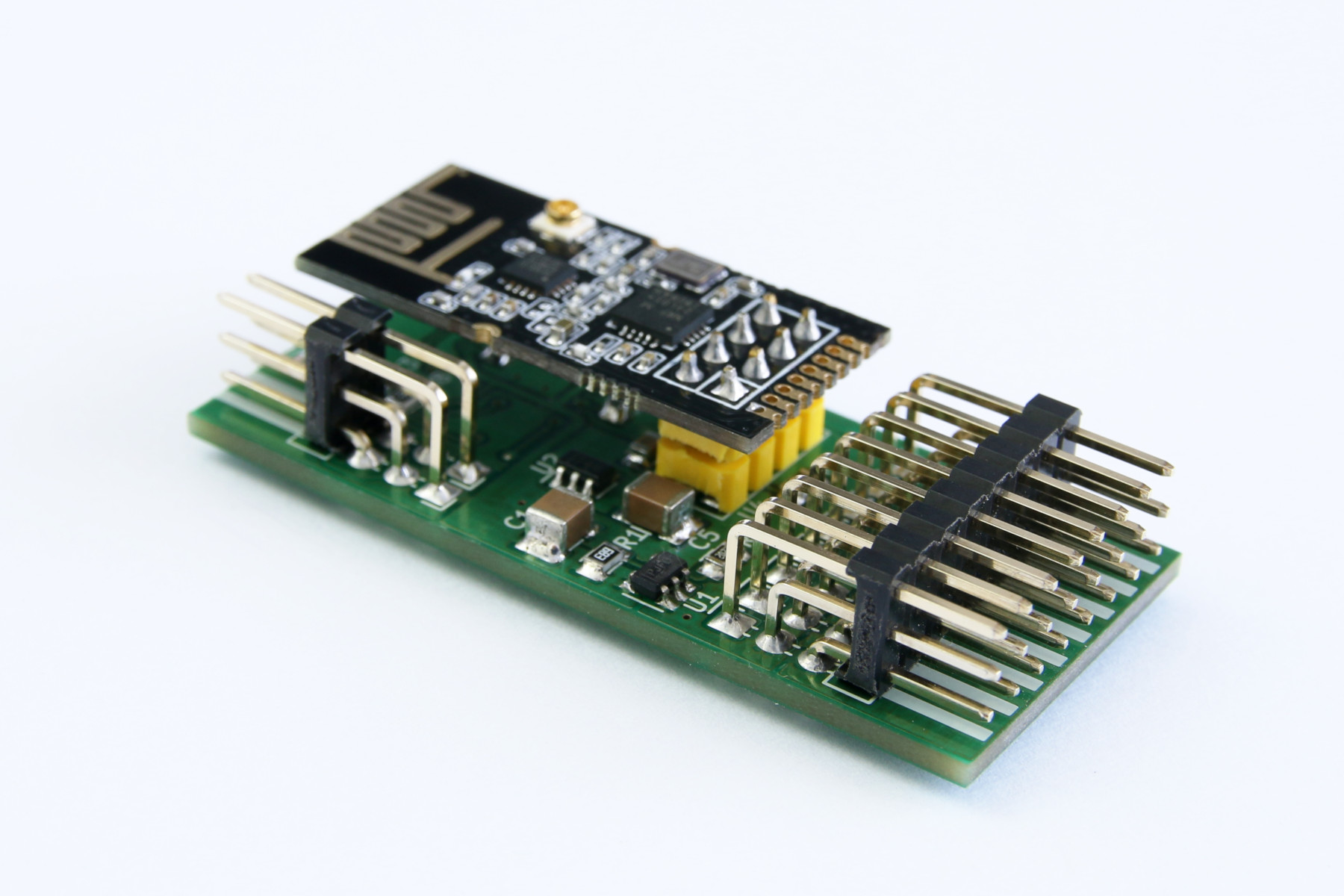

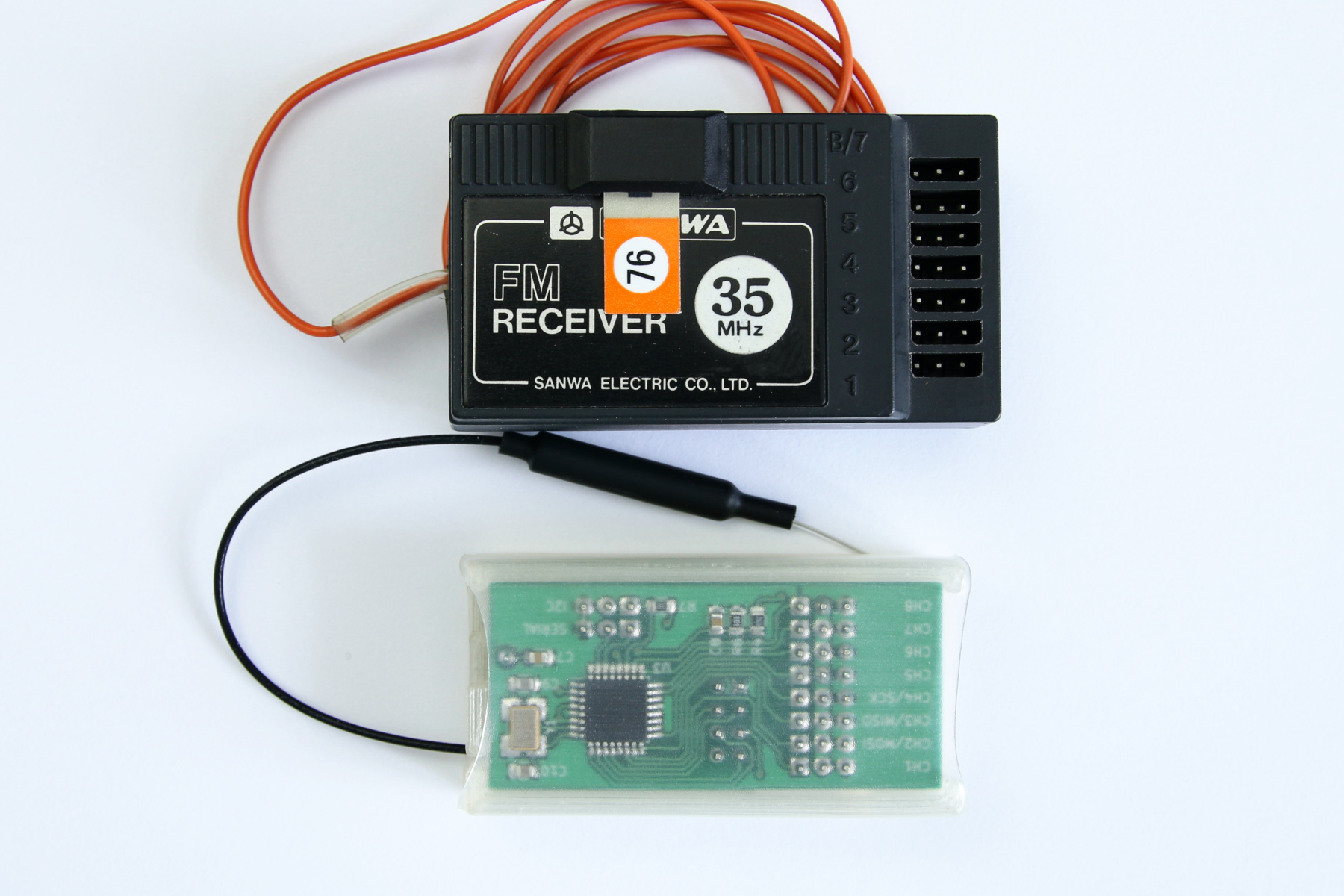

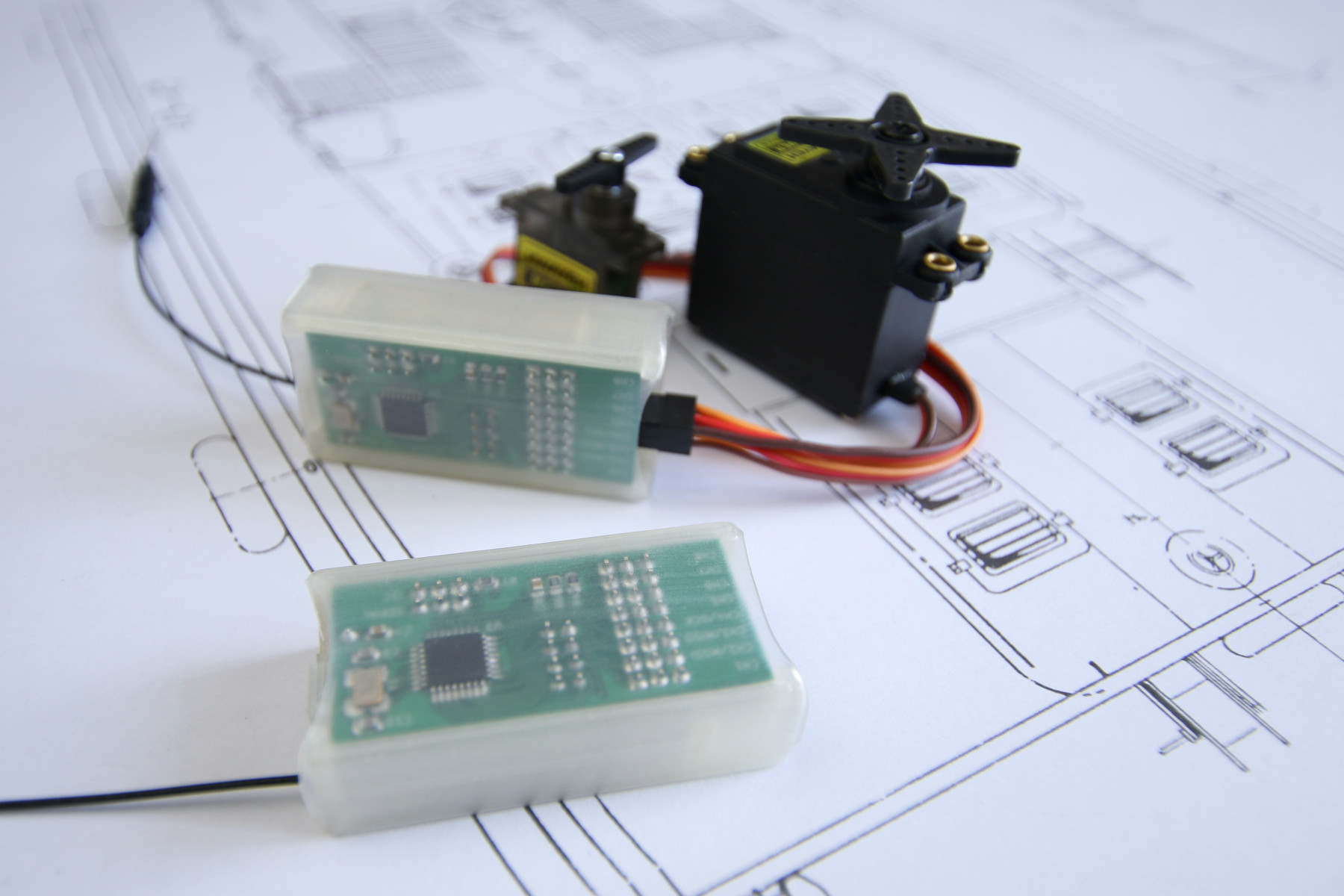

Odbiornik powstał z przeznaczeniem użycia wraz ze zmodyfikowanym nadajnikiem Sanwa VG6. Podobnie jak nadajnik, wyposażony jest w moduł NRF24L01 i komunikuje się zgodnie z protokołem CABELL. Odbiornik może współpracować także z innymi nadajnikami wyposażonymi w moduł nadawczy projektu DIY-Multiprotocol-TX-Module. Układ został wyposażony w port szeregowy i port I2C dla podłączenia telemetrii. Dodatkowo przez port szeregowy możliwa jest kontrola stanu pracy oraz konfiguracja większości parametrów odbiornika.

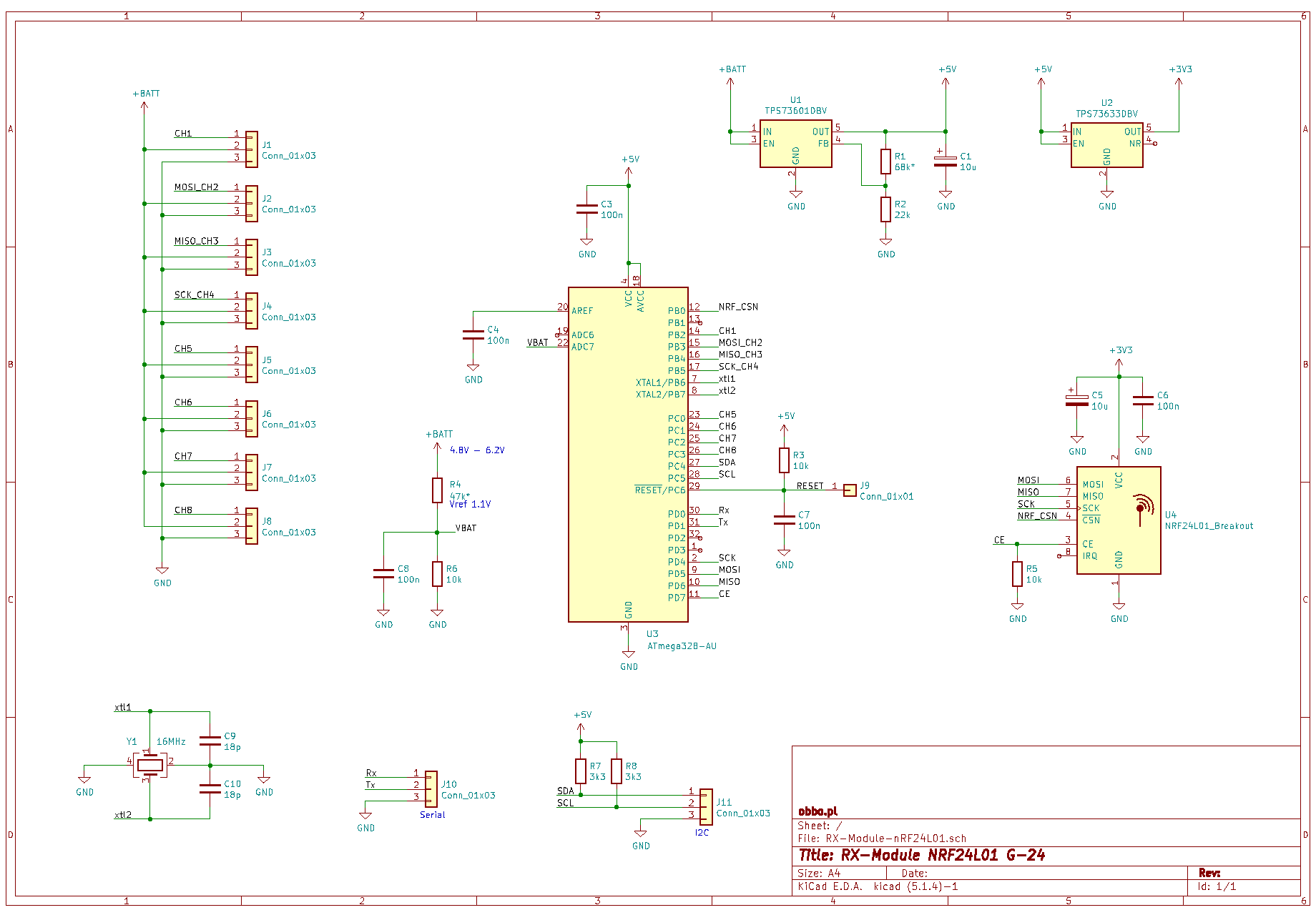

Podstawowe właściwości:

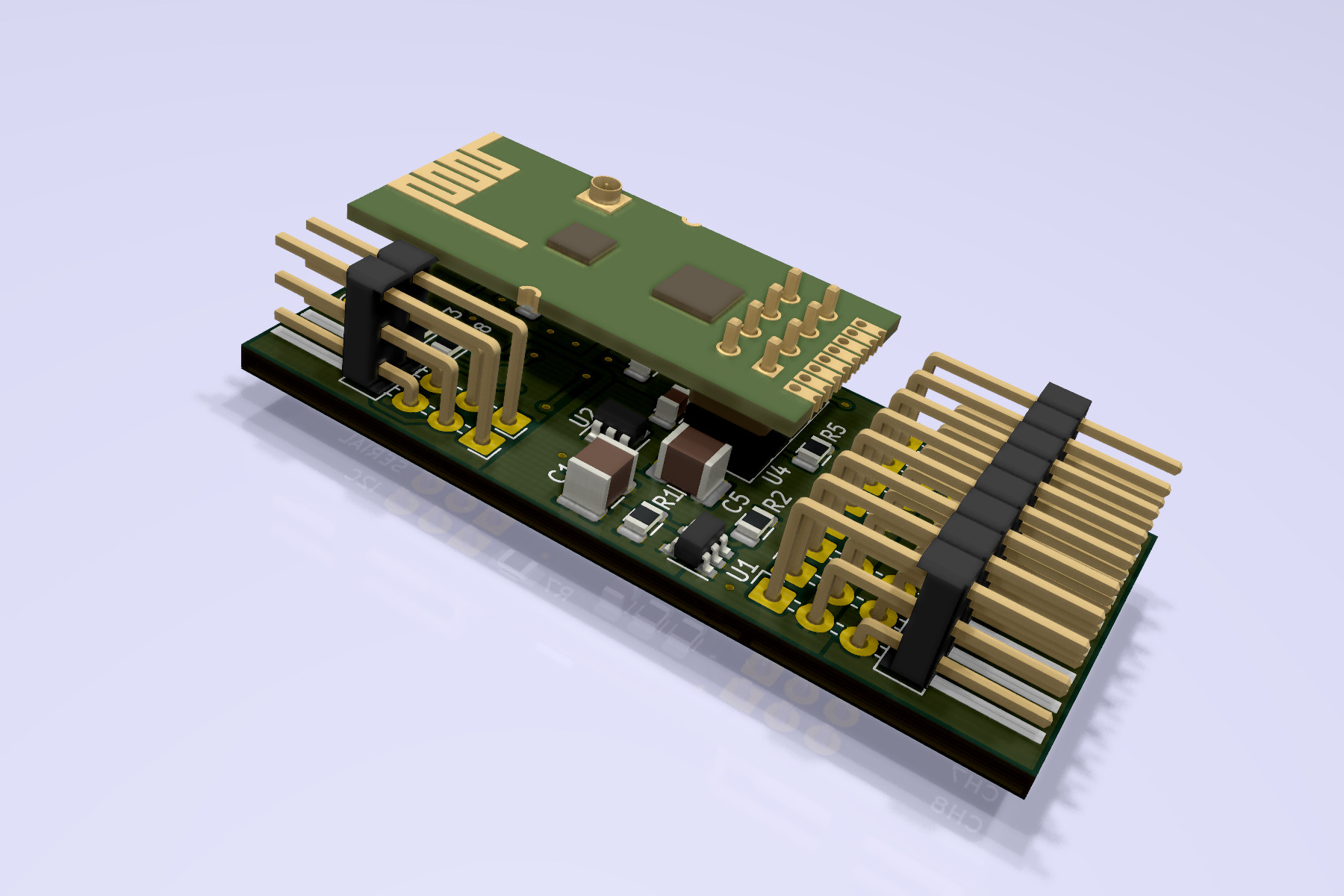

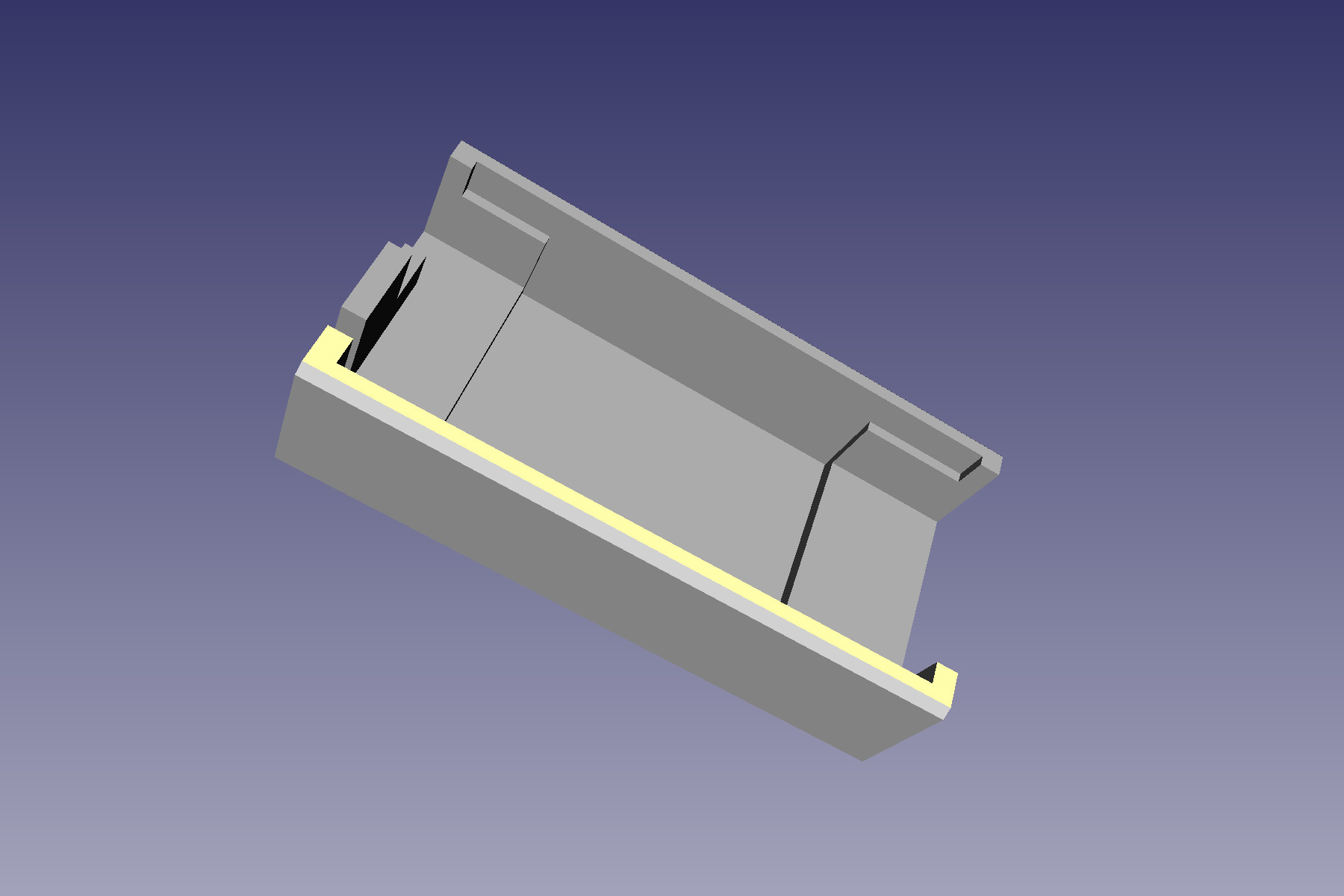

- wymiary: 50,0 * 22,9 * 12,2mm (bez obudowy),
- waga: ok. 9g (bez obudowy),
- moduł 2.4GHz NRF24L01 G-24,
- protokół komunikacji zgodny z CABELL v3,
- 8 kanałów,
- napięcie zasilania 4.0V - 6.2V,
- port szeregowy i I2C dla telemetrii,
- konfiguracja parametrów przez port szeregowy (9600bps),
- poziomy sygnałów wyjściowych: 5V,
Opis protokołu CABELL oraz powiązanych z nim funkcji odbiornika można znaleźć na stronie projektu. Odbiornik dodatkowo został wyposażony w możliwość konfiguracji przez port szeregowy.

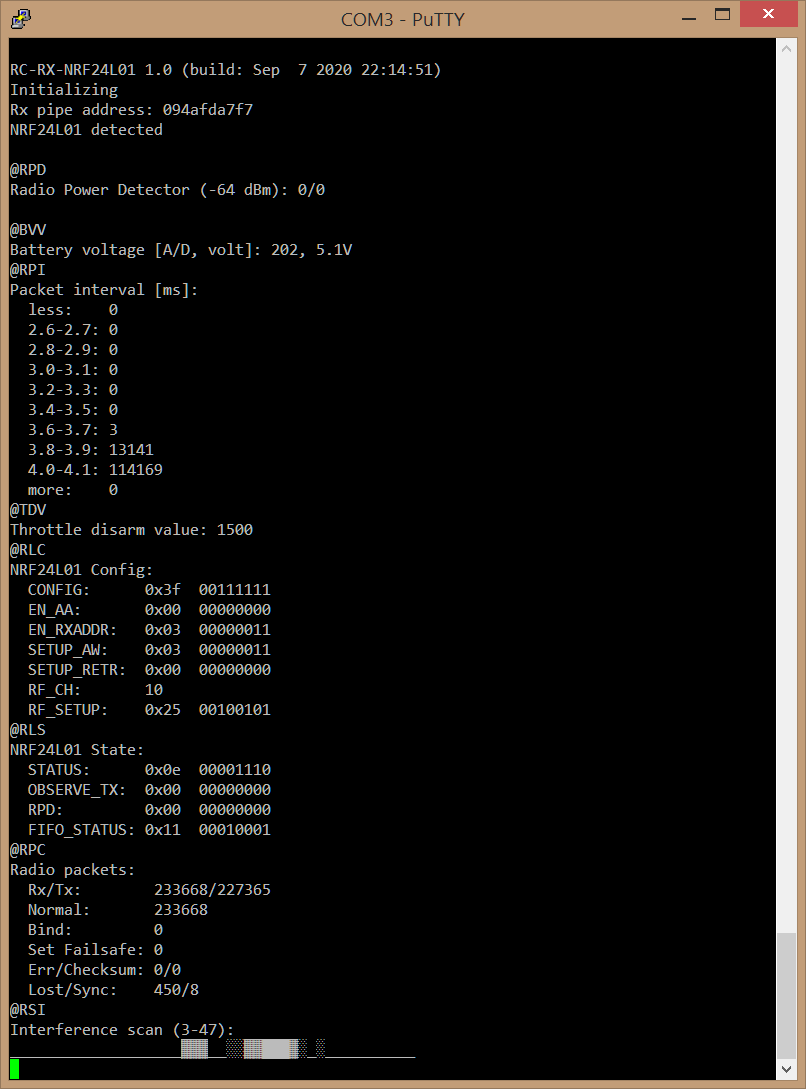

Komendy terminala. | |
---|---|
? | Wyświetlenie dostępnych komend. |
@BVD | Wartość dzielnika użytego do wyliczenia wartości napięcia w woltach. |
@BVD < 1-100 > | Ustawienie wartości dzielnika. |
@BVV | Wartość napięcia baterii, odczytana z przetwornika A/D oraz wartość wyrażona a woltach. |
@RBA | Aktualny identyfikator odbiornika. |
@RBA < [0-F]{10} > | Ustawienie identyfikatora odbiornika. |
@RBM | Aktualny identyfikator modelu. |
@RBM < 0-254 > | Ustawienie identyfikatora modelu. |
@REC | Wyczyszczenie informacji o błędach. |
@RER | Informacja (bitowa) o napotkanych błędach. |
@RFM | Obecność impulsów w trybie "Fail-safe". |
@RFM < 0-1 > | Ustawienie impulsów w trybie "Fail-safe". |
@RFS | Informacja (bitowa) o stanie "Fail-safe". |
@RFV | Aktualne ustawienia "Fail-safe". |
@RPC | Liczniki pakietów. |
@RPD | Detekcja siły sygnału nadajnika. |
@RSF | Zapisanie aktualnych wartości kanałów jako wartości "Fail-safe". |
@RSS | Informacja (bitowa) o stanie protokołu CABELL. |
@RSV | Aktualny wartości kanałów RC. |
@RUB | Przywrócenie domyślnego identyfikatora odbiornika. |
@TDV | Wartość zabezpieczenia drążka gazu. |
@TDV < 1000-2000 > | Ustawienie wartości zabezpieczenia drążka gazu. |
@VER | Informacja o wersji oprogramowania. |
Komendy terminala - dodatkowe statystyki. | |
---|---|
@RCS | Zawartość liczników sekwencji. |
@RCC | Aktualny kanał w paśmie 2.4GHz. |
@RPT | Stan liczników czasu. |
@RPI | Licznik pakietów z uwzględnieniem interwałów. |
@RSI | Skan interferencji w paśmie 2.4GHz. |
Komendy terminala - moduł NRF24L01. | |
---|---|
@RLC | Stan rejestrów konfiguracyjnych modułu. |
@RLS | Zawartość rejestrów statusu. |
@RLF | Stan rejestrów konfiguracji rozszerzonej modułu. |
@RLA | Adresy strumieni. |
@RLP | Ilość danych w strumieniach. |

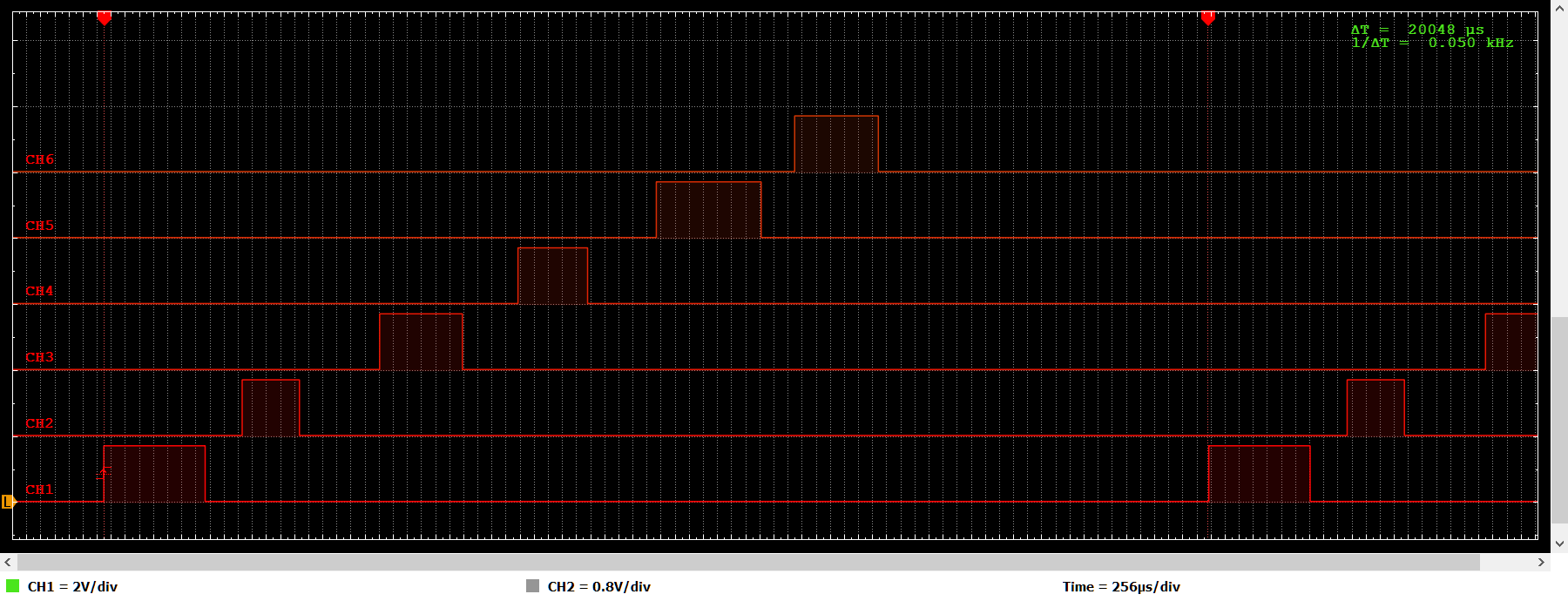

Przebieg sygnałów na wyjściach odbiornika, kanały 1 - 6.
